Cable Kit 200
Komplet za talno gretje z grelnim kablom in termostatom
Uporaba
- Talno ogrevanje za tla iz ploščic, naravnega kamna in linoleja
- Talno gretje za mokre in suhe prostore
- Polaganje v izravnalno maso
- Kabel
- 80-160 W/m²
- EB-Therm 205
- Vključeno je vse potrebno za namestitev
- Termostat s programom za varčevanje z energijo
- Zasnova tankega kabla, ki omogoča nizko višino namestitve
Specifikacije
| Priključna napetost | 230 V |
| Priključni kabel | H05-Z1Z1F |
| Dolžina priključnega kabla | 2,5 m |
| Število prevodnikov | 2 kosa |
| Polmer upogibanja, min. | 25 mm |
| Premer | 4mm |
| Izhodna moč | 11 W/m |
| Temperatura namestitve, min. | -5 ºC |
| Izolacijski material vmesni | XLPE |
| Izolacijski material notranji | ETFE |
| Zunanji izolacijski material | EVA, PE |
| Vrsta kabla | Serijsko uporovni 2-žilni kabel z zaslonom |
| Razred ohišja | Termostat: IP21, kabel: IP67 |
| Najvišja temperatura okolice | 90 °C |
| Mehanska klasifikacija | M2 |
| Zaščitni vodnik | Zviti |
| Termostat | EB-Therm 205 |
| Odpornost proti UV žarkom | Ne |
Ta set vsebuje sledeče artikle:
Dokumenti
Garancija
12 year product guarantee in case of material defects. The thermostat in the kit has a 5-year product guarantee. The guarantee period for the underfloor heating is extended to 25 years if the installation is carried out by an authorised electrician and documented in Ebeco's Garantera service.
Naši garancijski pogojiSeznam artiklov
| Šifra | Premer (mm) | Dolžina (m) | Izhodna moč (W) | Izhodna moč (W/m) |
|---|---|---|---|---|
| 8960838 | 4 | 8,9 | 100 | 11 |
| 8960850 | 4 | 13,5 | 150 | 11 |
| 8960851 | 4 | 18,5 | 200 | 11 |
| 8960852 | 4 | 23 | 260 | 11 |
| 8960853 | 4 | 31 | 330 | 11 |
| 8960854 | 4 | 37 | 400 | 11 |
| 8960855 | 4 | 43 | 470 | 11 |
| 8960856 | 4 | 49 | 540 | 11 |
| 8960857 | 4 | 58 | 650 | 11 |
| 8960858 | 4 | 73 | 810 | 11 |
| 8960859 | 4 | 86 | 960 | 11 |
| 8960860 | 4 | 107 | 1180 | 11 |
| 8960861 | 4 | 124 | 1380 | 11 |
| 8960862 | 4 | 155 | 1710 | 11 |
| 8960863 | 4 | 187 | 2080 | 11 |
| Dodatni set | Šifra | Premer (mm) | Dolžina (m) | Izhodna moč (W) | Izhodna moč (W/m) |
| 8960890 | 4 | 107 | 1180 | 11 |
| Dopolnilni komplet brez termostata. |
Namestitev

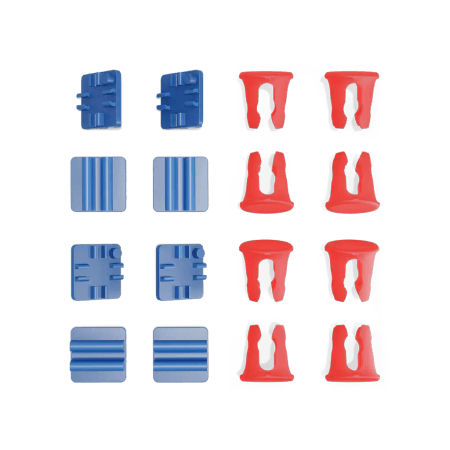

Kabelski komplet uporablja grelni kabel Cableflex 11, ki ga je običajno treba vgraditi s polivko. Skupaj s kabelsko sponko 4, sponko za ogrevalni kabel za armaturno mrežo, prihranite čas, denar in predvsem kolena.
Materiali za talne obloge
Kabel Cableflex je mogoče namestiti pod najpogosteje uporabljene talne materiale, kot so ploščice in tla iz naravnega kamna, lesena in laminatna tla ter linolej.
Pri dobavitelju talnih oblog preverite, ali je material primeren za uporabo v kombinaciji s talnim ogrevanjem.
Podlaga pri polaganju
Cableflex 11 se polaga na talne konstrukcije iz betona, ometa ali ivernih plošč, nato pa ga je treba z ustrezno izravnalno maso izravnati.
Na neizoliranih betonskih tleh proti tlom je vedno priporočljiva dodatna izolacija. Prav tako je priporočljivo, da poleti ne izklopite ogrevanja v celoti, da bi preprečili dviganje vlage.
Cableflex 11 se lahko položi tudi na lesene nosilce.
Za dodatna navodila glejte priročnik.
Moč inštalacije
Potrebe po moči prostora so odvisne od tega, kako dobro je izoliran, od pretoka zraka in zunanje temperature, poleg teh parametrov pa je treba upoštevati tudi spodnja merila.
Največja instalirana moč za različne površine:
- Na betonski podlagi: 160 W/m²
- Na vnetljivih podlagah: 120 W/m²
- na lesenih nosilcih: 80 W/m²
Največja instalirana moč za različne talne materiale:
- Tla iz ploščic in naravnega kamna: 160 W/m²
- Lesena in laminatna tla ter linoleum: 75 W/m²
- Za dodatna navodila glejte priročnik.
Primeri konstrukcij
V estrihu:
- obstoječa tla (iverne plošče, mavčne plošče ali beton) z morebitno izolacijsko ploščo Cable Board
- Temeljni premaz
- Ogrevalni kabel
- Estrih/Fix
- Ploščice/linoleum
